コード 71 PTFE/PVDF/EPDM ゴム製ダイヤフラム シール 3 点

コード71 PTFEは/PVDF/EPDMのゴム製 ダイヤフラム スリー ピースを密封する

適用例

水処理設備、洗浄およびクリーニングの取付け

食糧および食糧工業、化学工業および電気めっきのための植物

写真企業、実験室、分析的なおよび医療器具のための装置

記述

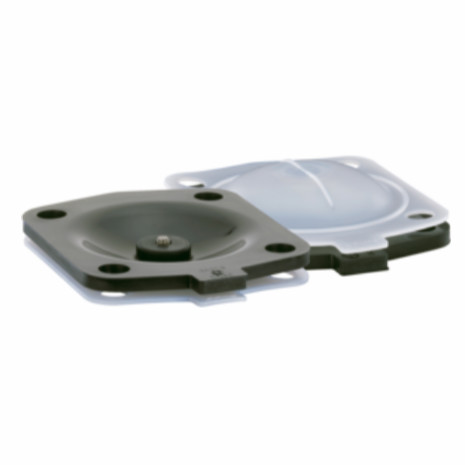

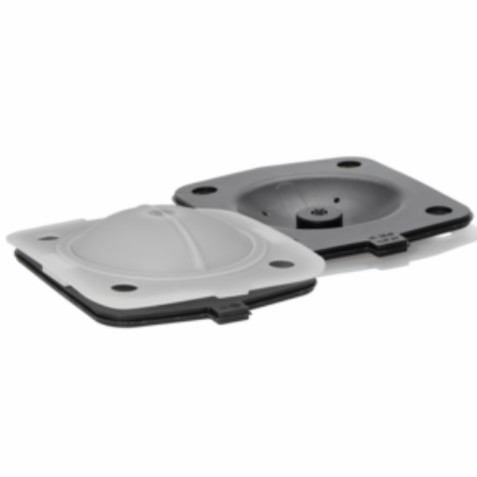

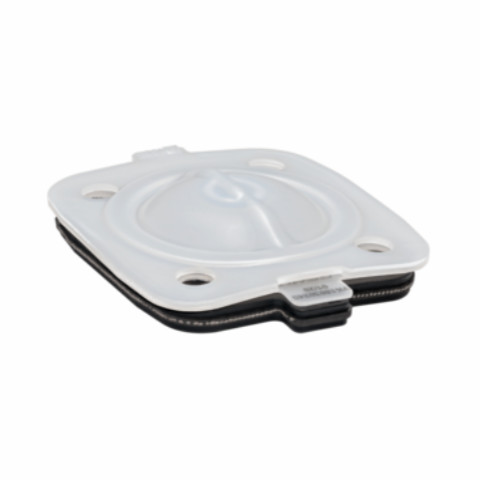

GEMÜコード71ダイヤフラムは産業適用の使用のために開発されたスリー ピースのダイヤフラムである。ダイヤフラムはPTFEの表面、PVDFの中間層およびEPDMの裏付けより構成されている。ダイヤフラムはPTFEの表面に関してコード5Mダイヤフラムの試験済みの設計そして次元に基づいている。ダイヤフラムはガスに対して優秀な浸透の特性を示す。ダイヤフラムは非常に抵抗力があるPVDFの中間層およびチタニウムの取付ピンによる塩素を特にぬらすために。

技術仕様

• 媒体の温度:-20から100 °C
• ダイヤフラム材料:PTFE/PVDF/EPDM
• ダイヤフラムのサイズ:10|25|40|50|80|100
• 真空:70までのmbar （絶対）

特徴

• ダイヤフラムはテストされ、TÜV SÜDによって証明されるように優秀な浸透の特性を、示す
• 塩素をぬらす優秀な抵抗はTÜV SÜDによってテストされ、確認される
• 、強い酸、アルカリおよび塩のような事実上すべての化学薬品に対して抵抗力がある
• チタニウムの取付ピン（等級7）の使用
• 正しい取付けを保障するためにダイヤフラムの表面取付ピンに統合される機械停止
• ダイヤフラムにEPDMの裏付けの漏出穴が浸透の特性を改良するためにない
• ダイヤフラムの表面の設計はコード5Mダイヤフラムの試験済みの輪郭に基づいている

GEMÜからの取り替えのダイヤフラム

無菌および工業プロセスのため

ダイヤフラムは部品を身に着けている。それらは規則的に点検される必要があり、別の方法で取り替えられた機能不全は危険な状態に終って、多分起こることができる。

維持周期の指定

ダイヤフラムを点検し、取り替えるための保全間隔はapplication-dependentである。適した保全間隔を、殺菌に度々行くこと当然の部品に置かれる維持の歴史および圧力定めるためにはクリーニング プロセスまたは頻繁な周期の義務は考慮に入れられなければならない。媒体のタイプはまた考慮されなければならない;保全間隔は不活性の液体と比較して粘性か研摩の働く媒体のためにかなりより短い、例えば。

目録

まだ最終的に保全間隔を文書化すればことは可能ではないかまたはダイヤフラムが漏出の場合に取り替えられるただべきなら私達はすみやかに反応できるために備畜品を作成することを推薦する。但し、目録はエラストマーの部品が最高の推薦された貯蔵および操作時間を過すことを考慮に入れるべきである。これはGEMÜのダイヤフラムのための1のそして6年の間に–それらが正しく貯えられるときである。

調達周期

私達の経験では、それはダイヤフラム弁の比較的大きい数を用いる取付けに小さい、頻繁に使用された部分そして転がり順序システムを同時に確立するための小さい記憶域をセットアップする価値がある。後者の場合、あなた定義した期限以内に私達から自動的にダイヤフラムのそれに続く配達かそれ以上の配達を受け取る。

ダイヤフラム次元

*ダイヤフラムのサイズ

ダイヤフラム ピン「W」の糸はWhitworthの標準に対応する。
