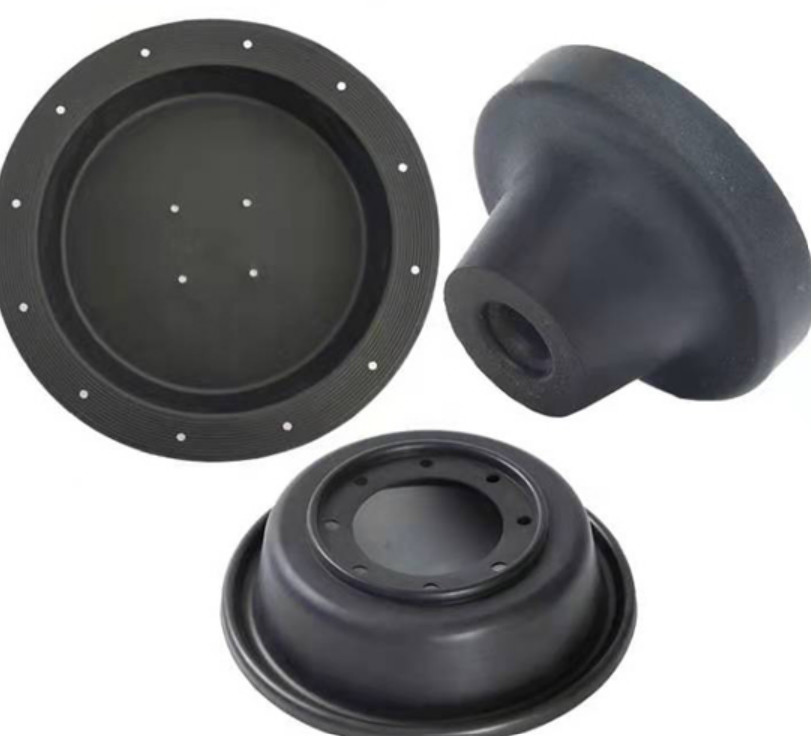

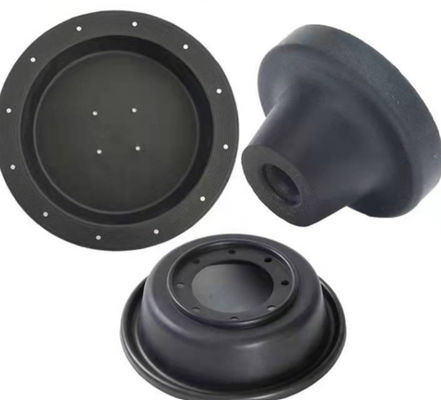

エア ブレーキ システム エア ブレーキのアクチュエーター ゴム製 ダイヤフラムを断ち切る天然ゴムのダイヤフラム
エア ブレーキのアクチュエーター ゴム製 ダイヤフラム プロダクト概観:

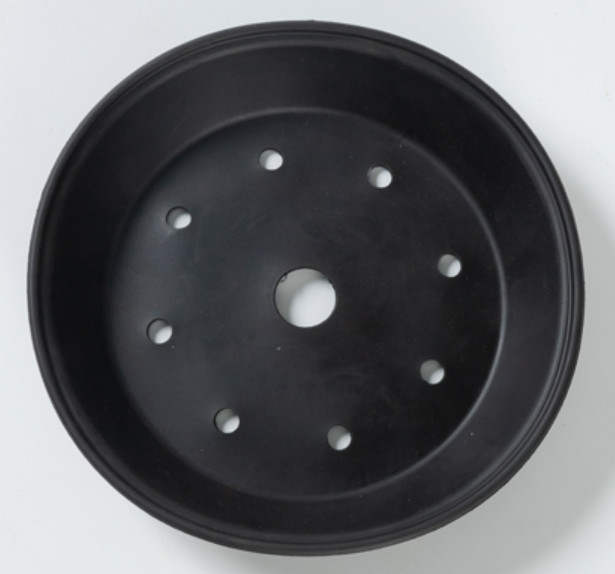

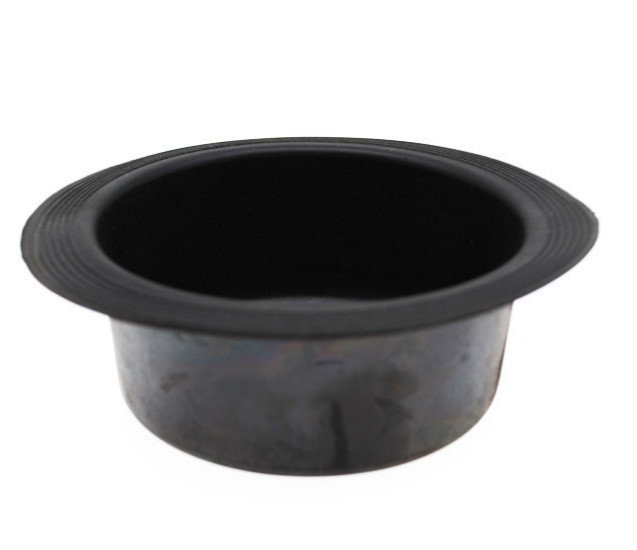

転がりダイヤフラムは自由国のシルク ハットのように形づく。それは絹の布が付いているゴムから成っている。上の中間の穴は弁茎を取付けるために使用される。、固定し、密封するために合うためには、上および底は0のタイプ端のチェンジャー、か取り付け穴と囲む底と装備することができる。
ゴム製 ダイヤフラムは（理性的な）電気弁のポジシァヨナーおよび空気のフィルムのアクチュエーターを通して弁茎の線形変位にコントローラーによって制御信号の（DC4~20mAか1-5V）出力を変えることができる空気のフィルムのアクチュエーターで主に使用される。または弁シャフトの角変位の付属品。
| プロダクト材料 | NBR、NR、等。 |
| 実用温度 | -20℃~80℃ |
| 耐用年数 | ≥1000000時 |
| 使用法のシナリオ | ガスの圧力調整器 |
エア ブレーキのアクチュエーター ゴム製 ダイヤフラムの紹介:
ある中型および低圧の調整装置の設計では、不均衡な圧力調整弁ディスクの問題を解決し、圧力調整器の性能を改善するために、バランスのダイヤフラムを取付ける方法は頻繁に使用される。バランスをとるダイヤフラムが取付けられているとき、調整装置の吸入圧と出口圧力間の差動圧力は高めることができる。調整装置工業では、それは使用の点ではバランスのダイヤフラムと呼ばれ、ゴム、器械、機械類および他の企業の転がりダイヤフラムと呼ばれる。
転がりダイヤフラムは自由国のシルク ハットの形をしたある。それは絹の布が付いているゴムから成っている。上の中間の穴が弁茎を取付けるのに使用されている。、固定し、密封するために取付けるためには、上および底はOリングの端があることができる。またはボトム エッジのまわりの固定穴の形で。
エア ブレーキのアクチュエーター ゴム製 ダイヤフラムの指定:
| 転がりダイヤフラム | モデル |
外の直径（mm） |
内径（mm） |
基礎直径（mm） | 高さ（mm） | 厚さ（mm） | 圧力 |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
私達のサービス:
1. 包装は中立パッキングまたはカスタマイズされたパッキングである。
2. 私達は24時間以内に答える。
3. 私達はまたよい売り上げ後のサービスを与える。
4. OEMまたはODMの発注は歓迎される。
5. 試験順序は受諾可能である。
6. 良質および工場価格。
7. 100%は質を保障した。
